RoundRail 圓導軌 導向系統
該圓形導軌設備為預組裝型,安裝準備階段可提供,用于廣泛的扭矩或正常負載條件下,實現低摩擦、光滑、精確運動的配置。 圓形導軌市場應用包括工廠自動化,醫療,包裝,機械工具,半導體,印刷,自動組裝,航空和食品處理。 可提供滑動臺來定制RoundRail直線圓形導軌,使其適用于帶有電機、驅動、控制器和機電配件的完整多軸、承包系統。
?
圓形導軌優勢:繼承了RoundRail滾珠襯套軸承系統的固有能力,可適應扭轉造成的對準誤差而(由于滑架或基礎機械不精確或機器變型導致)減小軸承部件上的應力。 全方向自對準的設計可以在圓形導軌其安裝到具有更大的公差的預備平面時,實現提供極端平滑的運行。
Thomson更多產品歡迎瀏覽: ?
1Bx末端支撐RoundRail直線導向系統
1Nx 末端支持RoundRail直線導向系統
1Cx 末端支持RoundRail直線導向系統
1Px 末端支持RoundRail直線導向系統
1Vx FluoroNyliner RoundRail 直線導軌系統
1Dx 側邊安裝 RoundRail 直線導軌系統
2DA 雙軸 RoundRail 直線導軌系統
2CA 雙軸網狀RoundARail直線導軌系統
直線導軌配件
RoundRail直線導軌是一種無驅動的直線滑臺構建模塊,方便用戶量身定制導向軸間隙和軸承間隙來提高力矩能力,靈活適配特定包絡。配套滾珠絲桿組件時它們就可以變成驅動滑臺。
為何選擇Thomson直線導軌系統?
為了在低應力下實現軸承部件的最佳自對準效果,可將Thomson直線導軌系統安裝到公差較大的預加工表面上,獲得超平滑運行。我們的直線導軌系統提供各種各樣的規格、軸承類型和安裝配置,滿足您的各類運動控制設計和應用需求。
定制選項
雖然我們提供末端支撐和連續支撐、FluoroNyliner、側面安裝、雙軸和加長型軸等各種直線導軌選項,但有時標準產品系列難免不能滿足您的設計項目需求。此時,Thomson應用工程師很樂意協助您定制符合您確切規格需求的Round Rail直線導軌系統。
不知從哪里入手?
Thomson提供豐富的在線資源,無論您的購買決策處于哪個階段,都可以為您提供幫助:
視頻:技術訣竅:如何選擇Thomson導向軸支撐
安裝作為直線導軌的圓形導向軸需要對導向軸進行支撐。觀看此視頻,了解各種導向軸樣式以及如何將其應用到設計中。

視頻:技術訣竅:如何選擇Thomson軸承座
觀看此視頻,了解Thomson軸承座各種可選配置以及哪種配置適合您的直線運動設計。

視頻:技術訣竅:如何使用可調式軸承座來優化精度
為了提高直線運動設計精度,可通過調整軸承座來消除間隙。觀看此視頻來了解更多。

視頻:技術訣竅:圓形導向軸的安裝選項
圓形導向軸需經正確安裝才能用作直線導軌。觀看此視頻,了解最常見的導向軸安裝方法。

技術文章
-
得益于負載能力、使用壽命和生產簡易性的進步,近乎無摩擦的直線導軌的應用范圍越來越廣。自20世紀70年代發布方形或Profile Rail直線導軌以來,設計工程師就面臨著一個核心問題:圓形好還是方形好?
-
如何選擇主流直線技術以及設計性能理想的自動化系統,并根據設計要求而非預算成本為設計選擇合適的直線產品部件。
-
只有為特定應用找到合適的軸承,才能做到省時省錢。要準確挑選軸承的規格和型號,關鍵是了解每種軸承的優缺點。本文將概述直線軸承和導軌的主要類型,介紹如何為特定應用選擇合適產品以及如何解決常見的應用問題。
產品目錄
Technical Articles
2016-01-12 | ||
Exploring Design Tradeoffs in Profile Linear Guide Selection | 2015-11-18 | |
2015-01-25 | ||
2014-12-05 | ||
Round vs. Square Linear Rail – which is the best for your Application? | 2013-05-16 |
Select Product Type

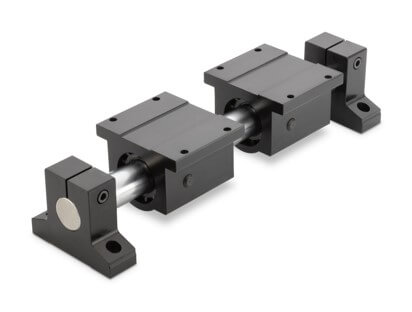

End Supported
End supported for gantry style or ‘bridge’ applications

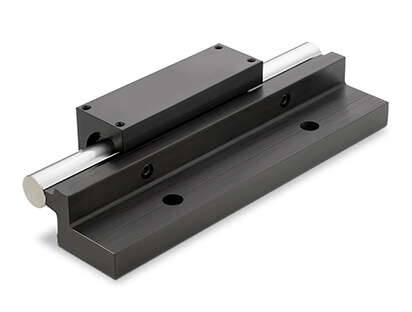

Continuous Supported
Continuously supported for maximum down- and side-load applications without concerns for shaft deflection.

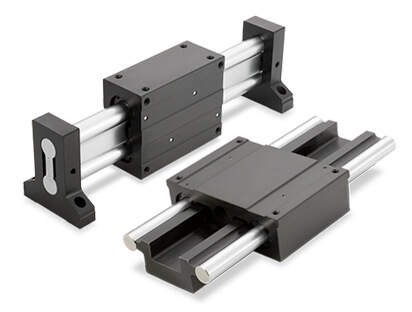

Dual Shaft Bearings
Pre-aligned and pre-assembled for immediate installation and use.

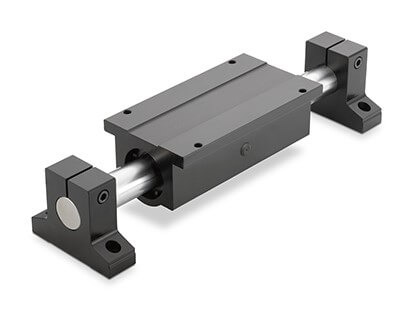

One Twin Pillow Block
One Twin Self-Aligning Closed Pillow Block

Two Pillow Blocks
Two Single Self-Aligning Closed Pillow Blocks

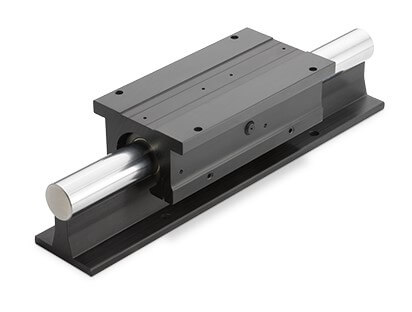

Top Mounted - One Twin Pillow Block
One Twin Self-Aligning Open Pillow Block

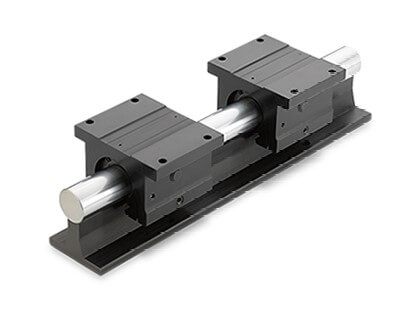

Top Mounted - Two Pillow Blocks
Two Single Self-Aligning Open Pillow Blocks

Side Mounted - One Twin Pillow Block
One Twin Pillow Block with side-mounted geometry for increased mounting flexibility.

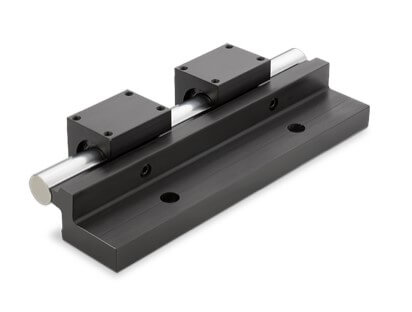

Side Mounted - Two Pillow Blocks
Two Pillow Blocks with side-mounted geometry for increased mounting flexibility.

Dual Shaft Rail
Low profile featuring external rails with maximum bearing spacing. Provides high pitch, yaw, and roll moment capability. Continuously supported.

Twin Shaft Web
Twin shaft web design for high roll moment capacity, high rigidity, and ultra-smooth travel. End supported for gantry style or 'bridge' applications.

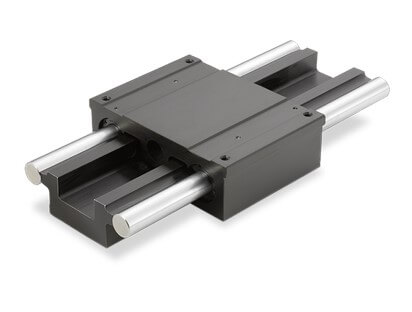

Short Carriage
Short Style Carriage Mounting Surface

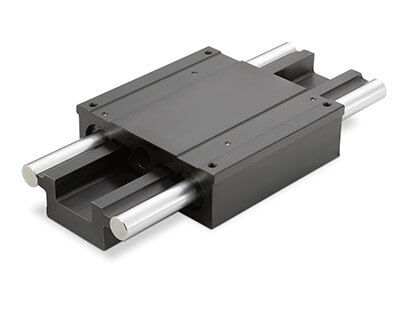

Standard Carriage
Standard Style Carriage Mounting Surface

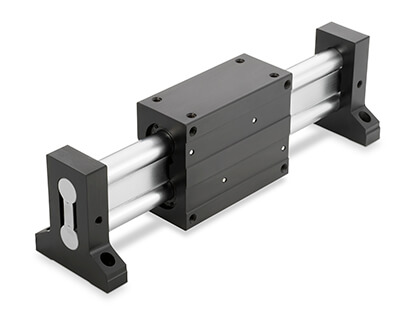

Vertical Carriage
Assembly Mounted Vertically

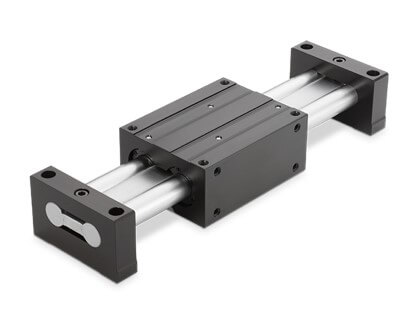

Horizontal Carriage
Assembly Mounted Horizontally
